Android Camera 全栈课程（Qcom Camx）：第 1 章：相机成像基础

本章导读

相机本质上就是一个"光子计数器"——镜头收集光子，传感器统计光子，ISP 处理光子统计结果，最终形成一张你看到的照片。

这一章不讲代码，不讲 HAL，只讲一件事：光是怎么变成数字图像的。

你可能觉得这些是"摄影知识"，和做 Camera 驱动开发无关。但恰恰相反——你后面学到的每一个 HAL 概念（AE 算法、ISP 管线、Bayer 处理、YUV 格式���，根都在这一章。不理解曝光三角，你就无法理解 AE 算法在干什么。不理解 Bayer 排列，你就看不懂 ISP 的 Demosaic 模块在做什么。

所以，这章是整门课程的地基。

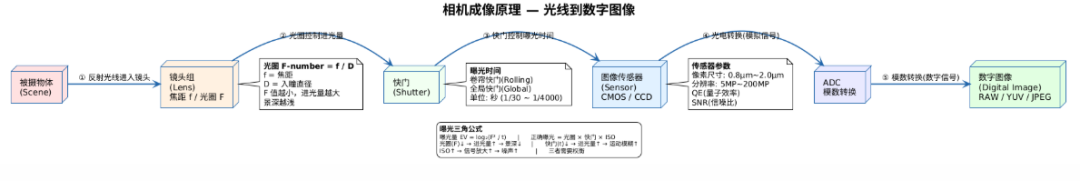

1.1 从光子到像素：一条线串起来

光走的路，比你想象的长：

光子 (来自被摄物体)
  │
  ▼
① 镜头 ———— 聚焦光线，光圈控制进光量
  │
  ▼
② 快门 ———— 控制光线照射传感器的时间
  │
  ▼
③ 传感器 —— 把光子转换成电子（光电效应）
  │
  ▼
④ ADC ———— 把模拟电荷量转换成数字值
  │
  ▼
⑤ 数字图像 — RAW 数据（还没变成你看到的"照片"）
  │
  ▼
⑥ ISP ———— Demosaic → 颜色校正 → Gamma → 锐化 → YUV
  │
  ▼
⑦ 编码 ———— JPEG / H.264（你最终看到的照片/视频）

这就是整门课程要讲的事情的全貌。每一章都会落在这个链条上的某个环节。

💡 一个过来人的视角

做了几年 Camera 之后你会发现，大多数"疑难杂症"的根因，都出在这条链的前半段——传感器、曝光、Bayer。图像偏色了？先查 AWB，但根因可能是 sensor 的 R/G/B 响应不均衡。帧率不稳？先看 AE，但根因可能是曝光时间太长。

底层概念理解得越深，上层问题定位得越快。

1.2 曝光三角

曝光是相机成像的第一个核心问题：控制多少光落到传感器上。

这由三个参数共同决定——光圈、快门、ISO。它们构成了一个三角形，制约着最终图像的亮度、清晰度和噪点。

1.2.1 光圈

光圈是镜头中的一个可调节孔径，控制进光量：

             F-number = 焦距 / 孔径直径
               ───────────────
              │              │
        F 值越小            F 值越大
       孔径越大            孔径越小
       进光越多            进光越少
       景深越浅            景深越深

💡 手机的特殊之处

手机镜头的光圈是固定的——因为可变光圈机构太大，塞不进手机模组。所以你的 CameraCharacteristics.LENS_INFO_AVAILABLE_APERTURES 通常只返回一个值。

这意味着手机上的 AE 算法只能调快门和 ISO，不能调光圈。这是一条重要的约束——HAL 层的 AE 策略必须知道这一点。

光圈与手机相机开发的关系：

// Camera2 API：读取光圈值
float[] apertures=cameraCharacteristics.get(
    CameraCharacteristics.LENS_INFO_AVAILABLE_APERTURES);
// 手机通常返回: [2.0] — 只有 F/2.0，固定光圈
// 如果数组长度 > 1，说明有可变光圈（如三星、华为部分旗舰）

1.2.2 快门

快门决定传感器感光的时间长度。但手机相机没有机械快门——所谓"快门速度"，实际上就是传感器曝光时间。

快门速度         曝光量         运动模糊
1/1000s         少             冻结运动
1/250s          中             日常手持
1/60s           多             安全快门下限
1/30s           更多           容易糊
1/10s           大量           必须三脚架

卷帘快门效应——手机特有的问题。

手机传感器用的是卷帘快门（Rolling Shutter），不是全局快门（Global Shutter）。

全局快门：
  ┌──────────────────┐
  │ 整帧同时曝光      │  ← 所有行同时开始，同时结束
  └──────────────────┘
  时间 →

卷帘快门（手机）：
  ┌──────────────────┐
  │ 第 1 行  ████████│  ← 每行依次开始、依次结束
  │ 第 2 行   ████████│
  │ 第 3 行    ████████│
  │ ...               │
  └──────────────────┘
  时间 →
  每行之间有微小的时间差

为什么卷帘快门重要？

因为卷帘快门导致果冻效应（Jello Effect）——拍摄快速移动的物体时，物体会倾斜变形。

实际物体（竖直线条）      卷帘快门拍摄结果
     │                    ╲
     │                     ╲
     │                      ╲
  静止拍摄                 快速移动时
  → 正常                   → 线条倾斜

💡 工程影响

卷帘快门不是 bug，它是手机 CMOS 传感器的固有特性。但它在两个场景下会成为问题：

1. HDR 多帧合成：连续几帧的卷帘位置不同，融合时会产生"鬼影"

2. EIS 电子防抖：需要同时用陀螺仪数据 + 卷帘位置来做稳像（第 15 章会讲）

所以当你看到 ISP 调试中有人讨论"rolling shutter correction"，他们就是在处理这个。

曝光时间和帧率的直接关系——这一点做相机 HAL 的人必须刻在脑子里：

如果 exposureTime = 33ms
那么最大帧率 = 1000ms / 33ms ≈ 30fps

如果 exposureTime = 66ms
那么最大帧率 = 1000ms / 66ms ≈ 15fps

为什么？
因为每帧的曝光时间不能超过帧间隔——传感器需要时间曝光。
如果你设了 33ms 曝光，30fps 的 33ms 帧间隔就刚好用满。
如果你要 60fps（16ms 帧间隔），曝光时间就必须 <= 16ms。

// Camera2 API：手动控制曝光
CaptureRequest.Builderbuilder=
    cameraDevice.createCaptureRequest(CameraDevice.TEMPLATE_MANUAL);

// 必须先关掉自动曝光，手动值才会生效
builder.set(CaptureRequest.CONTROL_AE_MODE,
            CaptureRequest.CONTROL_AE_MODE_OFF);

// 曝光时间：33ms = 33000000ns → 约 30fps
builder.set(CaptureRequest.SENSOR_EXPOSURE_TIME, 33_000_000L);

// ISO 感光度
builder.set(CaptureRequest.SENSOR_SENSITIVITY, 200);

1.2.3 ISO

ISO 的本质是信号放大倍数。

传感器输出信号 → 放大器 → ADC → 数字值
                    ↑
               ISO 控制放大倍数

💡 ISO 不是"感光度"

严格来说，ISO 不改变传感器的物理感光能力。它只是把已经收集到的信号放大。问题在于：噪声也被一起放大了。

传感器的原始信号包含两部分：

• 有效信号（光子转换的电子）→ 你想要的

• 噪声信号（热噪声、读出噪声）→ 你不想要的

ISO 放大倍数 = N，信号放大 N 倍，噪声也放大 N 倍。信噪比（SNR）不变。

所以"高 ISO 噪点多"的本质是：信号不够，放大来凑，但噪声也跟着被凑进来了。

1.2.4 曝光三角的权衡

三个参数互相制约：

              亮度 ⬆
                 ▲
                /|\
               / | \
        光圈(F) 快门(t)  ISO
         ↓        ↓       ↓
       景深浅    运动模糊   噪点多

AE 算法在做什么？

AE（Auto Exposure）算法就是在每一帧里，找到一个最优的光圈（如果有）、快门、ISO 组合，使得：

• 画面亮度适中（目标亮度）

• 帧率达标（曝光时间不能太长）

• 噪点可接受（ISO 不能太高）

• 运动模糊可接受（快门不能太慢）

实际手机只有快门和 ISO 两个自由度（光圈固定），AE 就是在这两者之间做权衡。

1.3 传感器——把光变成电

曝光控制的是"有多少光进来"。传感器要做的，是把这些光转换成数字信号。

1.3.1 传感器的工作流程

复位 → 曝光 → 读出 → ADC → 输出 RAW
  ↑                        │
  └────────────────────────┘
       下一帧循环

每帧的完整过程：

① 复位：清空像素中的残留电荷
        ─ 耗时极短（~μs 级别）

② 曝光：光子进入像素，产生光电子
        ─ 这就是 exposureTime（几 ms 到几十 ms）
        ─ 曝光长 → 电荷多 → 信号强
        ─ 曝光过长 → 过曝（像素饱和，白成一片）

③ 读出：逐行读取电荷值
        ─ 卷帘快门模式下，读出一行开始下一行的曝光
        ─ 读出速度决定了最大帧率

④ ADC：模拟电荷值 → 数字 RAW 值
        ─ 10bit ADC → 0~1023
        ─ 12bit ADC → 0~4095
        ─ 14bit ADC → 0~16383

1.3.2 传感器的关键参数

做 Camera HAL 的人，必须读得懂 sensor datasheet 上的这几个参数：

💡 一个经典的权衡：像素尺寸 vs 分辨率

同样大小的传感器（比如 1/1.28"），有两种设计方案：

• 方案 A（大像素）：12MP，每个像素 1.4μm → 每个像素感光面积大 → 暗光好

• 方案 B（高像素）：48MP，每个像素 0.8μm → 分辨率高 → 白天细节多

方案 B 通常用 像素合并（binning） 技术——4 个 0.8μm 像素合并成 1 个 1.6μm 像素来用。白天用 48MP，暗光用 12MP（第 28 章的 Remosaic 会详细讲）。

这就是为什么"同样 48MP，有的暗光好有的差"——真正决定暗光性能的，是 单像素尺寸 和 合并后的等效像素尺寸。

1.3.3 RAW——传感器最原始的输出

传感器经过 ADC 后输出的就是 RAW 数据。它是"裸"的——没有经过任何 ISP 处理。

RAW 的本质：

每个 pixel 的 RAW 值 = 光子数 × 转换增益 × ISO 放大倍数 + 黑电平偏移

然后 ADC 把这个模拟值量化成数字：
  10bit RAW:  0~1023
  12bit RAW:  0~4095

RAW 的两个重要特性：

① 线性：RAW 值与光强成正比
   ── 1000lux → RAW值 800
   ── 500lux  → RAW值 400（一半的光，一半的值）
   ── 这是因为光子→电子的转换是线性的
   ── 但人眼感知不是线性的（Gamma 校正就在做这个）

② 未处理：保留了传感器上的所有信息
   ── 包括噪声、坏点、暗角
   ── 这些需要 ISP 后续处理（第 15 章）

// Camera2 API：检查是否支持 RAW 输出
StreamConfigurationMapmap=characteristics.get(
    CameraCharacteristics.SCALER_STREAM_CONFIGURATION_MAP);

int[] formats=map.getOutputFormats();
booleanhasRaw=Arrays.asList(formats).contains(ImageFormat.RAW_SENSOR);
// 如果 hasRaw == true，说明这台设备支持 RAW 输出
// 大多数设备的 CameraCharacteristics 会包含 RAW_SENSOR
// 因为 CTS 测试要求支持 RAW

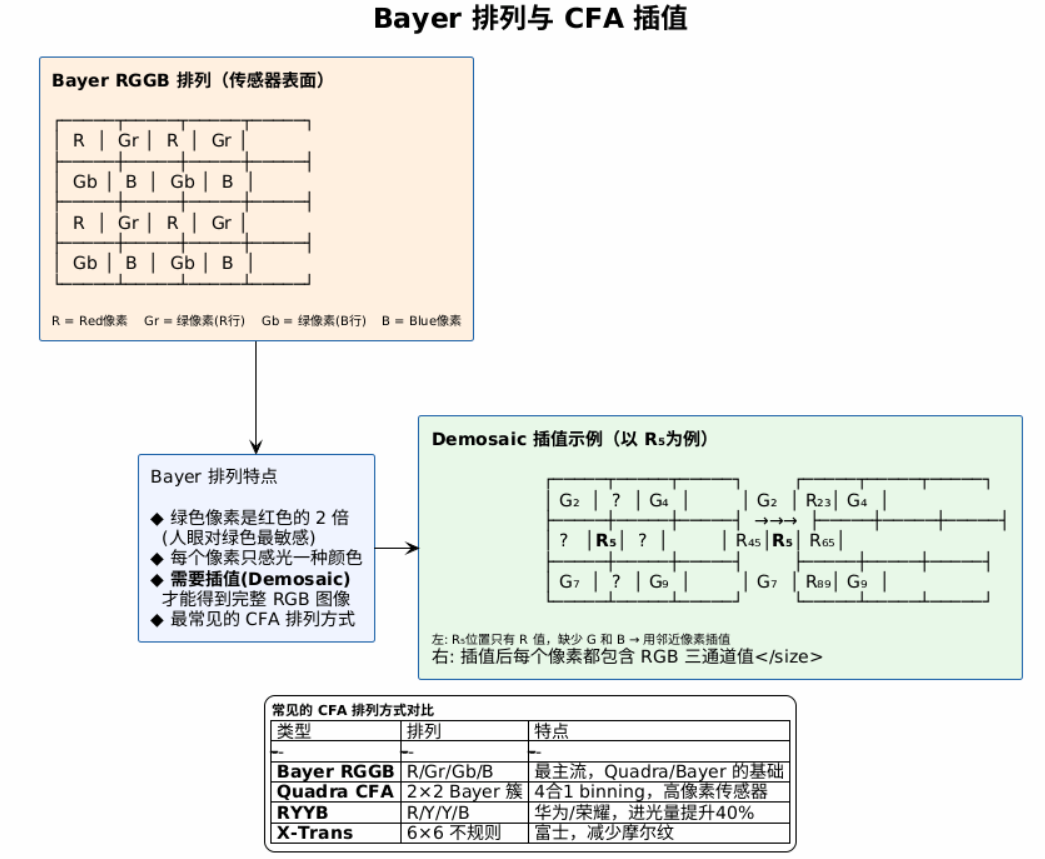

1.4 Bayer 排列与 CFA

现在你有了 RAW 数据。但有个问题：传感器不知道颜色。

单个像素只记录"有多少光子进来了"，不记录"这是什么颜色的光子"。要得到彩色图像，必须在传感器表面覆盖一层彩色滤光片阵列（CFA, Color Filter Array）。

最主流的设计是 Bayer 排列。

1.4.1 Bayer RGGB 排列

Bayer 排列的特点是：每个像素只感光一种颜色。

一个 4×4 的 Bayer 区域：

    R   Gr   R   Gr
    Gb   B   Gb   B
    R   Gr   R   Gr
    Gb   B   Gb   B

  R  = Red pixel
  Gr = Green pixel（在 Red 行）
  Gb = Green pixel（在 Blue 行）
  B  = Blue pixel

为什么绿色像素是红/蓝色的两倍？

因为人眼对 550nm 左右的绿光最敏感。多放绿色像素，是为了让图像的亮度分辨率更高。

💡 Gr 和 Gb 为什么分开命名？

虽然 Gr 和 Gb 都是绿色像素，但它们所处的"行"不同——Gr 和 R 在同一行，Gb 和 B 在同一行。由于传感器制造工艺的差异，Gr 和 Gb 的光电响应可能略有不同。

这种差异会在图像中表现为绿色固定模式噪声——在均匀光照下，Gr 行和 Gb 行的亮度稍有差异，肉眼看起来就是"横条纹"。

ISP 的 LSC（Lens Shading Correction）模块会做 Gr/Gb 平衡校正。

1.4.2 Demosaic——从 Bayer 到全彩色

Bayer 的每个像素只有一种颜色。要得到完整的 RGB 三通道图像，必须插值。这个过程叫 Demosaic（去马赛克）。

以一个 R 像素位置为例，它缺 G 和 B 值：

原始 Bayer（以 R₅ 位置为中心）：
    G₂    ?    G₄
     ?   R₅    ?
    G₇    ?    G₉

R₅ 位置缺 G 值：
  G₅ = (G₂ + G₄ + G₇ + G₉) / 4

R₅ 位置缺 B 值：
  B₅ = (B₁ + B₃ + B₇ + B₉) / 4  （从相邻 B 像素取）

这是最简单的平均插值。但实际 ISP 中的 Demosaic 要复杂得多：

简单平均的问题：
  ┌──────────────────────┐
  │  方向不明，边缘模糊    │  → 斜线会变成锯齿
  └──────────────────────┘

ISP 实际用的方法（以高通 IFE/BPS 为例）：
  ① 检测边缘方向（水平、垂直、对角线）
  ② 沿着边缘方向插值（不跨边缘）
  ③ 伪彩色抑制（避免彩色边缘出现假色）

💡 Demosaic 是 ISP 中计算量最大的模块之一

因为它对每个像素都要做方向检测 + 插值。一个 12MP 的图像，1200 万个像素，每个像素做一次，这就是 Demosaic 为什么用硬件实现（IFE/BPS），而不是软件。

1.4.3 其他 CFA 排列

Bayer RGGB 是主流，但不是唯一：

RYYB 的代价

用 Y 代替 G 确实进光量更大，但颜色精度会下降——因为 Y 覆盖了 R+G 的波段，导致 R 和 G 通道之间的分离度变差。这就是为什么 RYYB 传感器的手机有时偏色。这是物理限制，算法只能部分补偿。

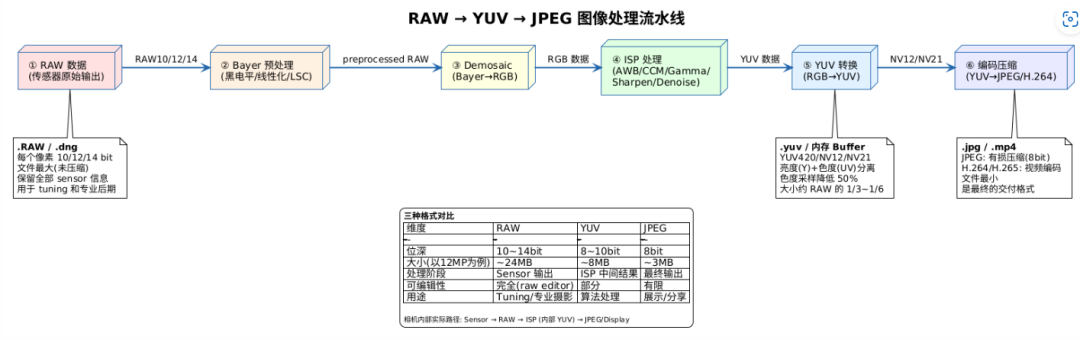

1.5 从 RAW 到照片——ISP 管线

RAW 数据拿到手了，但这个数据还不能直接用——它偏暗、颜色不对、有噪声、有暗角。需要经过 ISP 处理。

这条流水线在 ISP 硬件中完成，���穿 IFE → BPS → IPE（第 15 章详解），这里只看数据形态的变化：

传感器输出 → RAW（10/12/14bit，线性，Bayer）
                │
           预处理（黑电平校正、LSC、坏点校正）
                │
                ▼
           校正后 RAW
                │
           Demosaic（Bayer → RGB）
                │
                ▼
           RGB 图像
                │
           ISP 处理（AWB、CCM、Gamma、去噪、锐化）
                │
                ▼
           YUV 图像
                │
           编码（JPEG / H.264）
                │
                ▼
           照片（.jpg） / 视频（.mp4）

各阶段的数据量

以 12MP（4000×3000）传感器为例：

💡 ISP 为什么用硬件实现？

看上表。ISP 内部处理 RGB 时每帧 36MB，30fps 就是 1GB/s 以上的带宽。这是在手机 SoC 上，不是服务器。如果用 CPU 做，功耗会大到手机发烫，帧率可能只有个位数。

所以 Qualcomm Spectra ISP 是硬件加速——IFE、BPS、IPE 都是硬件模块。CamX 的 HWL 层（camx/src/hwl/）就是封装这些硬件模块的寄存器接口。

只有 EIS、SWMF 等算法因为太复杂、更新太频繁，才放在 CPU 上做 SW Node（camx/src/swl/）。

1.6 常见成像问题

搞 Camera 的，最终都是在和这几个问题打交道：

果冻效应（Rolling Shutter）

根因：卷帘快门逐行曝光，行与行之间有延时。

拍摄一根快速摆动的杆：
                        实际            拍出来
 时间→                   │                ╲
  第 1 行曝光 → 杆在左边  │                ╲
  第 2 行曝光 → 杆往右移  │                 ╲
  第 3 行曝光 → 杆更右了  │                  ╲

怎么办？ ——EIS 算法把陀螺仪数据和卷帘位置结合起来做修正。但最好的办法是物理上的——用全局快门（手机做不了）。

暗角（Vignetting）

根因：镜头边缘的进光量比中心少。

中心区域：光垂直进入 → 进光量 100%
边缘区域：光斜着进入 → 进光量 ~50%（甚至更少）

怎么办？ ——LSC（Lens Shading Correction）。为每个像素位置存一个增益值，边缘的增益大于中心。LSC 表存在 sensor 的 OTP 里（第 20 章）。

摩尔纹（Moiré Pattern）

根因：拍摄规则纹理（如格子衬衫）时，Bayer 排列的频率和纹理频率产生"差拍"。

怎么办？ ——光学低通滤波器（OPLF，在镜头中）或 ISP 内的去摩尔纹算法。

噪点（Noise）

噪声来源分类：

💡 做 Camera 越久，越觉得"信噪比"是所有问题的核心

暗光降噪（MFNR）做的就是在"信号不够"的条件下，通过多帧融合来提升 SNR。HDR 做的也是在"动态范围不够"的条件下，通过多帧不同曝光来扩展 DR。

所有计算摄影技术（多帧降噪、HDR、超级夜景），本质上都是在和"物理限制"做斗争——传感器就那么小，光子就那么少，怎么利用多帧、算法来补？

1.7 本章总结

一条主线：光子 → 像素 → 照片

光子进入镜头 → 光圈控制进光量 → 快门控制曝光时间
  → 传感器光电转换 → ADC 量化 → RAW 数据（Bayer）
    → ISP 处理（Demosaic → AWB → CCM → Gamma → 去噪）
      → YUV 图像 → JPEG/H.264 编码

学完这章之后，你应该能回答这几个问题：

1. 曝光时间（exposureTime）和帧率（FPS）的关系？—— 最大 FPS = 1000ms / exposureTime

2. 为什么手机传感器用卷帘快门？它带来了什么问题？——逐行扫描，导致果冻效应

3. Bayer 排列中为什么绿色像素是红色/蓝色的两倍？——人眼对绿光敏感

4. ISP 为什么要做 Demosaic？——Bayer 每个像素只有一种颜色，需要插值出完整的 RGB

5. RAW 和 JPEG 谁大？为什么？——RAW 不压缩且位深高，JPEG 有损 8bit 压缩

下章预告：第 2 章「Android Camera 系统全景」——从 App 到硬件，5 层架构图。

这章我们看了"光走的路"，下章看"请求走的路"——你按下快门那一瞬间，数据包怎样穿越 5 层架构，从 App 一层层走到 ISP。
