一、问题描述

第三方相机App,打开相机进行拍照，发现保存下来的照片和预览画面比较，拍照照片有上移。

二、原因分析

在分析具体问题之前，我们先来看下camera拍照相关流程。

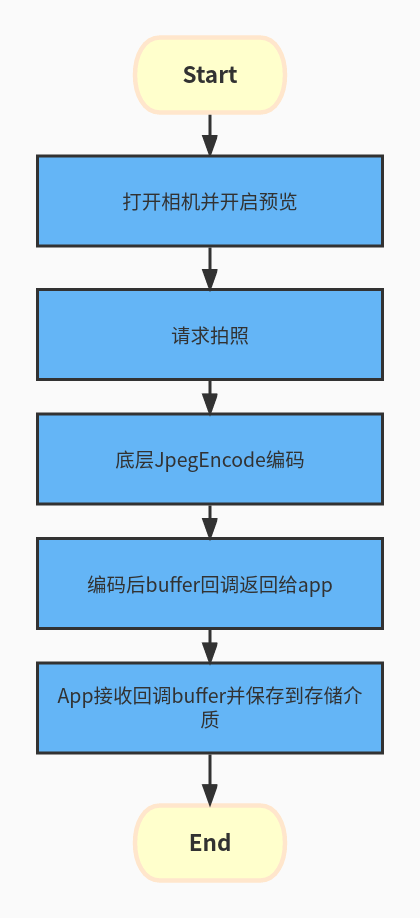

1）Camera App 拍照流程图

如下图所示，是正常的camera app拍照流程。相机拍照是由app上层去触发，底层对yuv数据进行编码，编码后的jpeg数据通过回调返回给上层。上层接收到回调的buffer数据后，进行数据的保存操作。

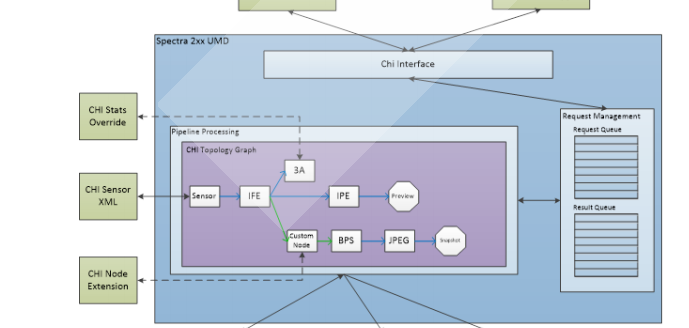

2) Qcom camx框架图

我们平台，采用的高通的camx框架，如下图所示，是camx框架的核心部分。

针对拍照相关的，我们可以看到，高通ISP是有专门的JPEG模块处理拍照数据。

3)查看app配流情况 && Dump Yuv数据

通过前面简单的流程图，我们对qcom 平台的拍照流程应该有了大概的了解。回到我们这个问题上来，拍照和预览的画面不一致，那我们需要查看下app的配流情况，以及分别dump yuv数据对比查看原始数据是否存在异常。

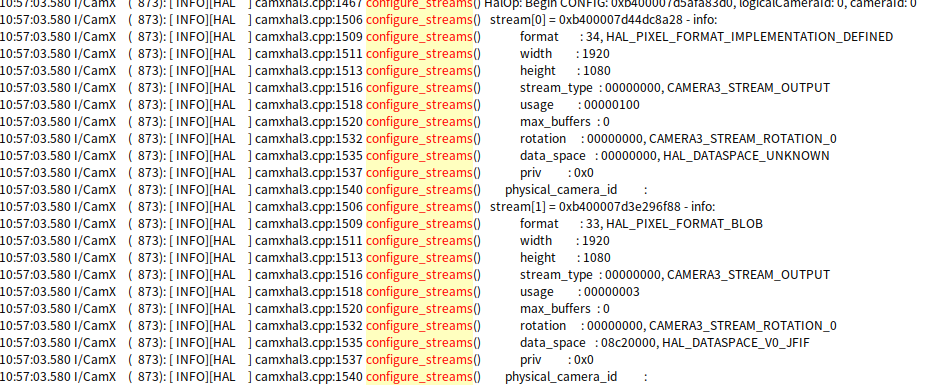

i、日志上搜索关键字configure_stream，先看下app的配流情况。如下图所示，我们可以看到app申请了一路预览流1920 * 1080,还有一路拍照流1920 * 1080。

从这个日志上，我们可以明确，底层预览和拍照都是出的1920 * 1080的数据，正常2者不应该会有差异。我们需要进一步dump数据来确认。

ii、通过下面命令，我们dump下IPE的输入端yuv数据。dump的数据保存在/data/vendor/camera/路径下。

adb root & adb remount

adb shell setproppersist.vendor.camera.autoImageDump 1

adb shell setproppersist.vendor.camera.autoInputImageDumpMask 0x02

4) 把/data/vendor/camera路径下的yuv数据pull出来，使用yuv查看工具打开yuv数据进行查看。

我们发现，dump出来的yuv数据，和app拍照保存到本地的jpeg图像是一致的。这个也就可以确认，底层回调的数据是没有问题的。

5) 底层回调的数据没有问题，framework层不会对camera的数据进行其他的处理。所以这个问题最终定位是app显示适配的问题。app预览的显示，会根据当前设备的实际尺寸，以及camera支持的分辨率，

来做对应的预览显示适配逻辑。不同的app，处理逻辑可能也会不一样。

三、解决对策

这个问题最终定位是第三方相机的问题。这个问题转给专门和第三方APP对接的同事进行处理。让第三方app针对产品进行重新的适配。

四、经验总结

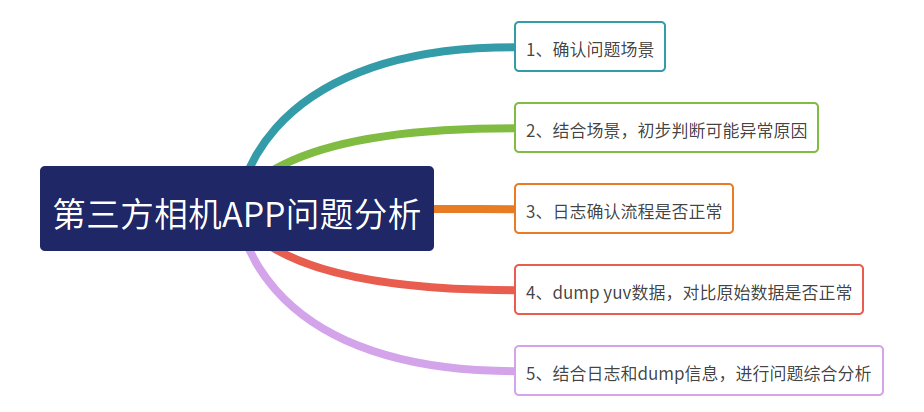

针对第三方相机的问题，我们可以按照下面思路流程来一步步进行确认。

首先是需要和测试同事沟通清楚，明确问题现象，是否有指定的问题复现路径；

针对问题现象，有一个大概的初步判断，初步猜测有可能引起问题的原因；

抓取相关日志进行分析，结合问题场景，日志上确认相关流程是否正常；

针对fov不一致、变形等类似问题，需要dump 相关yuv数据进行确认，查看原始数据是否正常；

结合软件流程和相关日志，对比原始数据，基本能定位到问题原因。
