第 14 章：Node 机制 — 最小的处理单元 ⭐⭐⭐

本章导读

Pipeline 是一条生产线。生产线上的每一台机器，就是 Node。

Node 是 CamX 中真正干活的单元。IFE Node 接收 RAW 数据、BPS Node 做 Bayer 处理、IPE Node 做 YUV 处理、JPEG Node 做编码……每个 Node 各司其职。

但 Node 之间不直接调用。它们通过 DependencyUnit 声明自己的依赖，由 Pipeline 统一调度。这是 CamX 实现异步并行的关键机制。

14.1 Node 是什么

Pipeline = 一条生产线
  Node A → Node B → Node C → ...

Node = 生产线上的机器
  IFE Node:   接收 MIPI RAW → 预处理 → 输出 Bayer RAW
  BPS Node:   Bayer → Demosaic → 去噪 → 输出 RGB/YUV
  IPE Node:   YUV → 色彩增强 → 锐化 → 输出最终 YUV
  JPEG Node:  YUV → JPEG 编码

Port = 机器的输入/输出口
  IFE 有 1 个输入 Port（MIPI）和 2 个输出 Port（Bayer RAW + Stats）

Link = 机器之间的传送带
  IFE.OutputPort0 → BPS.InputPort0

Node 的类型

类型	加速方式	源码位置	例子
HW Node	ISP 硬件	`camx/src/hwl/`	IFE/BPS/IPE/JPEG
SW Node	CPU 处理	`camx/src/swl/`	EIS/SWMF/Stats

HW Node 封装 ISP 硬件模块的寄存器操作，处理速度快，几毫秒完成。
SW Node 在 CPU 上运行算法，处理时间取决于 CPU 频率。

如果你在调试帧率问题，先看 SW Node 的处理时间——它们通常是瓶颈。

14.2 Node 的生命周期——以 IFE Node 为例

每个 Node 都遵循 6 个阶段的生命周期。这里以 IFE Node 为具体例子，展示它从创建到销毁经历的全过程。

阶段 1：Create — 出生

触发时机: Pipeline::Create() 中，为每个 Node 调用

IFE Node 的 Create 做了:
  ① 注册 Node 名称 "IFE" + 分配 Node ID
  ② 创建 1 个输入 Port（MIPI CSI → IFE）
  ③ 创建 2 个输出 Port（IFE → BPS, IFE → Stats Node）
  ④ 设置每个 Port 的 BufferProperties:
     输入 Port: format=RAW10, size=4000x3000, queueDepth=0
     输出 Port 1: format=Bayer RAW, queueDepth=4 (供 BPS 读)
     输出 Port 2: format=Stats, queueDepth=2 (供 Stats Node 读)
  ⑤ 声明 DependencyUnit:
     hasInputBuffersReadyDependency = false  (IFE 没有上游，不需要等 Buffer)
     hasPropertyDependency = true            (需要 AE/AWB 参数)
     hasFenceDependency = false

此时 IFE Node 只是"纸面上存在"，没有任何硬件资源。

阶段 2：Initialize — 加载配置

触发时机: Pipeline::Initialize() 中

IFE Node 的 Initialize 做了:
  ① 从 chromatix 加载 IFE 模块参数:
     - BLS (黑电平值)
     - BPC (坏点表)
     - LSC (镜头阴影增益表)
  ② 注册需要的 Property（告诉 Metadata 系统: 我需要 AE_MODE、EXPOSURE_TIME 等）
  ③ 分配内部所需的配置结构体内存

此时 IFE 配置已加载，但硬件还没启动。

阶段 3：Activate — 启动硬件

触发时机: Pipeline::PartialStreamOn() 或 StreamOn()

IFE Node 的 Activate 做了:
  ① 调用 CSL 层: CSLStreamOn(IFE) → ioctl → Kernel 启动 IFE 硬件
  ② 设置 IFE 的 MIPI 接收参数（Lane 数量、速率）
  ③ HW Node: 写 ISP 寄存器，告诉 IFE"开始干活"
  ④ SW Node: 算法初始化（IFE 是 HW Node，此步为空）

此后 IFE 硬件开始等待 Sensor 的 MIPI 数据。
一旦有数据进来，立即处理。

阶段 4：ProcessRequest — 干活（循环）

触发时机: 每次 sensor 送来一帧时

IFE Node 的 ProcessRequest 做了:
  ① 从输入 Port 获取 RAW Buffer（Sensor 写入的）
  ② ISP 硬件处理: BLS → Linearization → BPC → LSC
  ③ 提取 Stats（AE/AWB/AF 统计）→ 写回 Stats 输出 Port
  ④ Bayer RAW 结果 → 写回 BPS 输出 Port
  ⑤ 检查 DependencyUnit: 如果设置了 Fence，处理完后发 Fence Signal
  ⑥ CacheOps(clean=TRUE) — 让下游 BPS 读到最新数据

这一阶段是每帧循环的，在 STREAM_ON 状态下不断重复。

阶段 5：Deactivate — 停止硬件

触发时机: Pipeline::StreamOff() 中

IFE Node 的 Deactivate 做了:
  ① CSLStreamOff(IFE) → ioctl → Kernel 停止 IFE 硬件
  ② 等待当前正在处理的帧完成（或超时强制停）

阶段 6：Destroy — 销毁

触发时机: Pipeline::Destroy() 中

IFE Node 的 Destroy 做了:
  ① 释放 Initialize 中分配的资源
  ② 释放 Port
  ③ Node 对象析构

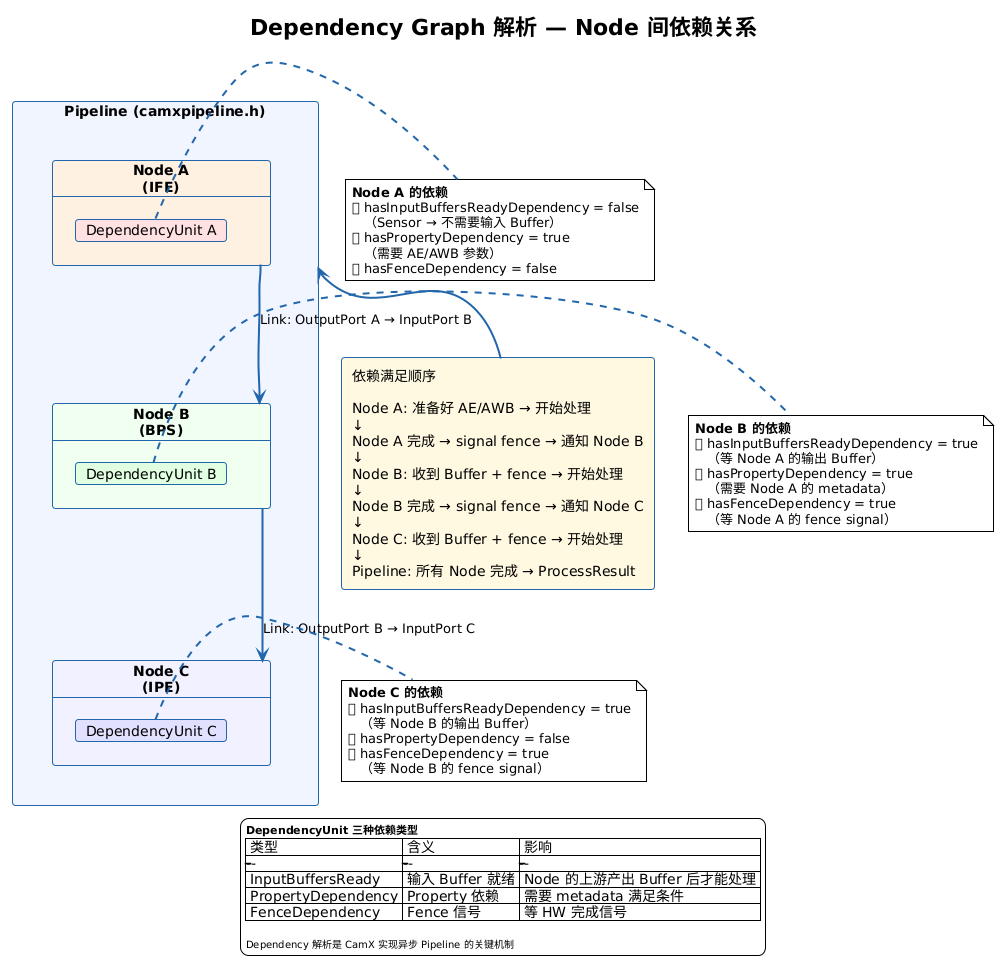

14.3 DependencyUnit — 异步并行的精髓 ⭐⭐⭐

DependencyUnit 是 CamX 异步并行架构的核心。每个 Node 声明自己的依赖，Pipeline 满足所有依赖后才让 Node 开始处理。

三种依赖类型

源码定义在 camx/src/core/camxnode.h：

struct DependencyUnit
{
    union
    {
        struct
        {
            UINT32 hasInputBuffersReadyDependency       :  1;  ///< 输入 Buffer 就绪
            UINT32 hasPropertyDependency                :  1;  ///< Property 满足条件
            UINT32 hasFenceDependency                   :  1;  ///< Fence 信号到达
            UINT32 isPreemptable                        :  1;  ///< 依赖是否可以抢占
            UINT32 hasIOBufferAvailabilityDependency    :  1;  ///< 输入输出 Buffer 是否已分配
            UINT32 isInternalDependency                 :  1;  ///< 是否为 Node 内部依赖
            UINT32 reserved                             : 26;  ///< 保留位
        };
        UINT32 dependencyFlagsMask;    ///< 标志掩码，用于一次性检查
    };
    // ...
};

💡 为什么有 6 个标志位而不是 3 个？

前面我只讲了 3 种依赖，但源码中有 6 个。其中 isPreemptable 和 isInternalDependency 是进阶用法：

hasIOBufferAvailabilityDependency：表示 Node 确实需要 Buffer 分配完成才能处理。如果不设这个标志，Node 可能在 Buffer 还没分配好就被调度了——会导致空指针。这主要是为了优化内存——一些 Node 可以"先跑起来，等 Buffer 到了再干活"，延迟内存分配。

isPreemptable：这个 Node 可以被抢占。高优先级的 Request 可以插队，让这个 Node 暂停当前处理。

isInternalDependency：依赖是 Node 内部管理的，不需要 Pipeline 层面的调度。

大多数 Node 只用前 3 个。第 4、5 个是性能优化，第 6 个是内部管理。

① InputBuffersReadyDependency（输入 Buffer 就绪）

含义: 这个 Node 需要上游的输出 Buffer 才能处理
示例: BPS 需要 IFE 输出的 Bayer RAW Buffer
      如果 IFE 还没处理完，BPS 就得等

② PropertyDependency（Property 依赖）

含义: 这个 Node 需要某个 metadata property 满足条件
示例: IFE 需要 AE 的曝光参数
      如果 AE 还没算出曝光值，IFE 就得等

③ FenceDependency（Fence 信号）

含义: 这个 Node 需要等待硬件 fence 信号
示例: IPE 需要 BPS 的硬件完成信号
      BPS 处理完 → 发 fence signal → IPE 开始

典型 Pipeline 的依赖配置

Node A (IFE):
  hasInputBuffersReadyDependency = false  （Sensor 不需要输入）
  hasPropertyDependency = true            （需要 AE 参数）
  hasFenceDependency = false
  → IFE 可以最先启动

Node B (BPS):
  hasInputBuffersReadyDependency = true   （需要 IFE 的输出）
  hasPropertyDependency = true            （需要 IFE 的 metadata）
  hasFenceDependency = true               （需要 IFE 的 fence）
  → IFE 完成后 BPS 才能开始

Node C (IPE):
  hasInputBuffersReadyDependency = true
  hasPropertyDependency = false
  hasFenceDependency = true
  → BPS 完成后 IPE 才能开始

Dependency Graph 解析

解析发生在 Pipeline Finalize 阶段：

① 遍历所有 Node，收集每个 Node 的 DependencyUnit
    ↓
② 分析 Node 间的依赖关系
    ↓
③ 构建有向无环图（DAG）
    ↓
④ 确定处理顺序（拓扑排序）
    ↓
⑤ 运行时：依赖满足 → Node 开始处理
     依赖不满足 → Node 挂起等待

💡 为什么说 DependencyUnit 是"异步并行"的精髓？

考虑一个场景：3 个 Node（A→B→C）是串行依赖，但 Node D（Stats）只依赖 A。

如果不用 DependencyUnit：
A → B → C → D（串行，D 必须等 C 完成）
用了 DependencyUnit：
A → B → C（串行）
A → D（并行！D 可以和 B 同时处理）
这就是 CamX 能实现高效流水线的根本原因——不是"先来后到"，而是"依赖满足就开始"。

14.4 源码中找 DependencyUnit

在 camx/src/core/camxnode.h 中找到它的定义：

struct DependencyUnit {
    BOOL hasInputBuffersReadyDependency : 1;
    BOOL hasPropertyDependency          : 1;
    BOOL hasFenceDependency             : 1;

    BufferDependency    inputBuffers[];
    PropertyDependency  properties[];
    FenceDependency     fences[];
};

struct BufferDependency {
    UINT32      portId;              // 哪个 Port 的 Buffer
    UINT32      nodeId;              // 哪个 Node 的 Port
    BufferStatus requiredStatus;
};

struct PropertyDependency {
    UINT32           propertyTag;     // 依赖哪个 Property
    PropertyCondition condition;      // 满足条件
};

14.5 DRQ（DeferredRequestQueue）——谁在管理"等"

上一节说了每个 Node 声明自己的依赖。但问题来了：谁负责跟踪"这些依赖满足了没有"？这就是 DRQ 的工作。

先理解场景

某一帧到了，Pipeline 要对这帧做处理。

IFE 说: 我需要 AE 曝光值才能开始
BPS 说: 我需要 IFE 完成 + 它的 Buffer 才能开始
IPE 说: 我需要 BPS 完成 + 它的 Buffer 才能开始

现在的问题是:
  AE 曝光值还没算出来 → IFE 不能处理 → 要等
  等到 AE 曝光值出来了 → IFE 可以处理了
  IFE 处理完 → BPS 可以处理了
  BPS 处理完 → IPE 可以处理了

谁来追踪"AE 曝光值到了没有"、"IFE 处理完了没有"？

如果把 DRQ 比作一个快递站：

每个 Node 就是一个等待派送的快递包裹。
  包裹上贴着标签: "我需要 X 和 Y 才能派送"

DRQ 的工作:
  ① 收到一个新包裹 → 看标签 → 东西都齐了? → 立刻派送
                                            → 东西不够? → 寄存等待
  ② 收到一个新物品 (property/fence) → 看哪个包裹在等它 → 找到了 → 标记已收到
  ③ 某个包裹的东西收齐了 → 从寄存区取出 → 立刻派送

没有轮询！每当有新物品到达，DRQ 才被唤醒，检查谁在等它。

DRQ 的核心数据结构

源码 camx/src/core/camxdeferredrequestqueue.h：

struct Dependency {
    Node*     pNode;              // 等待派送的 Node
    UINT32    propertyCount;      // 总共需要几个 property（标签上的"目标数"）
    UINT32    publishedCount;     // 已经收到几个 property（标签上的"已收数"）
    PropertyID properties[];      // 具体需要哪些 property（标签上的"物品清单"）

    UINT32    fenceCount;         // 总共需要几个 fence
    UINT32    signaledCount;      // 已经收到几个 fence
    CSLFence* phFences[];         // 具体需要哪些 fence
};

核心是两个计数器：

publishedCount / propertyCount → property 收齐了？
signaledCount / fenceCount → fence 收齐了？

两样都收齐了 → 这个 Node 可以派送了。

一个帧的完整"等待→满足→派送"过程

以第 n 帧为例，追踪 IFE/BPS/IPE 三台机器的调度过程:

═══════════════════════════════════════════
第 1 步: 注册依赖
═══════════════════════════════════════════
帧到 → Pipeline 为每个 Node 调用 DRQ::AddDeferredNode()

IFE Node 注册: 需要 1 个 property (AE_TAG), 0 个 fence
  → Dependency { publishedCount=0, propertyCount=1, signaledCount=0, fenceCount=0 }
  → 寄存 (publishedCount < propertyCount)

BPS Node 注册: 需要 0 个 property, 1 个 fence (IFE 的完成信号)
  → Dependency { publishedCount=0, propertyCount=0, signaledCount=0, fenceCount=1 }
  → 寄存 (signaledCount < fenceCount)

IPE Node 注册: 需要 0 个 property, 1 个 fence (BPS 的完成信号)
  → Dependency { publishedCount=0, propertyCount=0, signaledCount=0, fenceCount=1 }
  → 寄存 (signaledCount < fenceCount)

当前寄存区: [IFE, BPS, IPE]  ← 都在等

═══════════════════════════════════════════
第 2 步: AE 曝光值算出来了
═══════════════════════════════════════════
Stats Node 发布了 AE_TAG property
  → DRQ::OnPropertyUpdate(AE_TAG, requestId)
    → 查寄存区, 发现 IFE 在等这个 property
    → IFE 的 publishedCount: 0 → 1
    → publishedCount(1) == propertyCount(1) → property 收齐了！
    → fenceCount(0) == signaledCount(0) → fence 也收齐了（本来就不需要）
    → IFE 从寄存区取出 → DispatchReadyNodes() → IFE.ProcessRequest()

IFE 开始硬件处理（~2ms）→ 处理完成 → 发 Fence Signal

═══════════════════════════════════════════
第 3 步: IFE 完成了
═══════════════════════════════════════════
IFE Fence Signal 到达
  → DRQ::FenceSignaledCallback(ife_fence, requestId)
    → 查寄存区, 发现 BPS 在等这个 fence
    → BPS 的 signaledCount: 0 → 1
    → signaledCount(1) == fenceCount(1) → fence 收齐了！
    → publishedCount(0) == propertyCount(0) → property 也收齐了（本来就不需要）
    → BPS 从寄存区取出 → DispatchReadyNodes() → BPS.ProcessRequest()

BPS 开始硬件处理（~3.5ms）→ 处理完成 → 发 Fence Signal

═══════════════════════════════════════════
第 4 步: BPS 完成了
═══════════════════════════════════════════
BPS Fence Signal 到达
  → DRQ::FenceSignaledCallback(bps_fence, requestId)
    → 查寄存区, 发现 IPE 在等这个 fence
    → IPE 的 signaledCount: 0 → 1
    → IPE 从寄存区取出 → DispatchReadyNodes() → IPE.ProcessRequest()

═══ 全部完成 ═══
三类 Node, 三种依赖, DRQ 分三步依次派送。
每步之间没有 CPU 空转——靠回调触发。

如果 DRQ 发现依赖永远满足不了？

比如: 某个 fence 等了 500ms 还没来（上游 Node 可能挂了）

DRQ 不会无限等。CamX 内部有超时机制:
  → Fence 超时 → Pipeline 标记这个 Request 为失败
  → 所有等待这个 fence 的 Node 被取消
  → 错误回调给 Usecase → 通知 App

💡 DRQ 一句话总结

DRQ 是一台"计数驱动的自动派件机"——每个 Node 注册时告诉 DRQ"我需要 N 个 property 和 M 个 fence"，DRQ 收到一个就 +1，收齐了就自动派送。不轮询，靠回调唤醒，零 CPU 空转。

14.6 HW Node vs SW Node

特性	HW Node	SW Node
处理位置	ISP 硬件	CPU/DSP
速度	快（固定几 ms）	慢（取决于 CPU）
典型例子	IFE/BPS/IPE/JPEG	EIS/SWMF/Stats
源码目录	`camx/src/hwl/`	`camx/src/swl/`

HW Node 示例——IFE：

# 源码路径
camx/src/hwl/ife/camxchinodeife.cpp
camx/src/hwl/xxx/  （ISP 寄存器定义）

SW Node 示例——EIS：

# 源码路径
camx/src/swl/eisv3/    （EIS 稳像算法）
camx/src/swl/eisv2/    （EIS 老版本）

14.7 实战：Watermark 水印

如何在 Node 中叠加水印，可以看下下面相关代码：

// camx/src/core/camxnode.cpp
VOID Node::WatermarkImage(
    const FenceHandlerData* pFenceHandlerData,
    ImageDump* pImageDump, UINT32 numBatchedFrames)
{
    for (UINT i = 0; i < numBatchedFrames; i++) {
        ImageDumpInfo dumpInfo = { 0 };

        dumpInfo.requestId = pFenceHandlerData->requestId;
        dumpInfo.pFormat = pOutputBufferInfo[i].pImageBuffer->GetFormat();
        dumpInfo.pBaseAddr = pOutputBufferInfo[i].pImageBuffer->GetCPUAddress();
        dumpInfo.width  = pOutputPort->bufferProperties.imageFormat.width;
        dumpInfo.height = pOutputPort->bufferProperties.imageFormat.height;

        // 水印图案
        dumpInfo.pWatermarkPattern = m_pWatermarkPattern;

        if (NULL != dumpInfo.pWatermarkPattern) {
            ImageDump::Watermark(&dumpInfo);
        }

        // Cache 操作（CPU 写入 → HW 可见）
        pFenceHandlerData->pOutputBufferInfo[i].pImageBuffer->CacheOps(TRUE, TRUE);
    }
}

触发方式：adb shell setprop persist.vendor.camera.watermarkImage 1

这个例子展示了：

Node 在 HW 处理完成后，在输出 Buffer 上叠加额外数据
CacheOps(TRUE, TRUE) 确保 CPU 写入的数据被 ISP 看到
setprop 控制 Feature 开关

14.8 本章总结

Node = 最小处理单元

DependencyUnit = 异步并行的核心机制
  hasInputBuffersReadyDependency — 输入 Buffer 就绪
  hasPropertyDependency          — Property 满足条件
  hasFenceDependency             — Fence 信号到达

解析时机: Pipeline Finalize 阶段
核心思想: 依赖满足就开始，不等前面的全做完

HW Node → 硬件加速（IFE/BPS/IPE）
SW Node → CPU 处理（EIS/SWMF/Stats）

动手验证

在你的源码 camx/src/core/camxnode.h 中搜索 DependencyUnit，对比本章的描述，确认字段名称和结构。
开启 Session Dump，观察 Node 的依赖状态：
```
adb shell dumpsys media.camera | grep -A 5 "Node\|Dependency"
```
有没有 Node 显示为 waiting？它在等什么依赖？
在你的源码中找一个 HW Node（camx/src/hwl/ 下）和一个 SW Node（camx/src/swl/ 下），对比它们的实现差异。

常见误解

"Node 之间互相调用" — 不对。Node 之间通过 DependencyUnit 声明依赖 + DRQ 调度，不直接调用。这是 CamX 实现异步并行的基础。
"DependencyUnit 只有 3 种依赖" — 源码中实际有 6 个标志位。除了 Buffer/Property/Fence，还有 IOBufferAvailability（Buffer 是否分配好）、Preemptable（可否被抢占）、InternalDependency（内部依赖）。
