第 7 章：CameraService 架构

本章导读

前面两章讲了怎么用 Camera2 API 写 App。但你有没有想过——你的 openCamera() 调用发出去之后，到底是谁在处理？

答案是 CameraService——一个运行在 system_server 进程里的 Android 系统服务。它是整条 Camera 调用链的中转站，负责把 App 的请求转发给 HAL，再把 HAL 的结果转发回 App。

理解 CameraService 有三个实际作用：

定位问题 — 知道每一层在哪个进程里，崩溃时才能判断是谁崩了
理解 HAL 的设计 — HAL3 接口之所以只有 6 个函数，是因为 CameraService 做了大量服务工作
读懂 dumpsys — dumpsys media.camera 的输出来自 CameraService，不懂它的结构就读不懂输出

7.1 CameraService 是什么

7.1.1 它是什么

CameraService 是 Android 的系统服务（System Service）——和 ActivityManager、WindowManager、PackageManager 性质相同。它由 SystemServer 在系统启动时注册到 ServiceManager 中，所有 App 通过 Binder 访问它。

7.1.2 它在哪

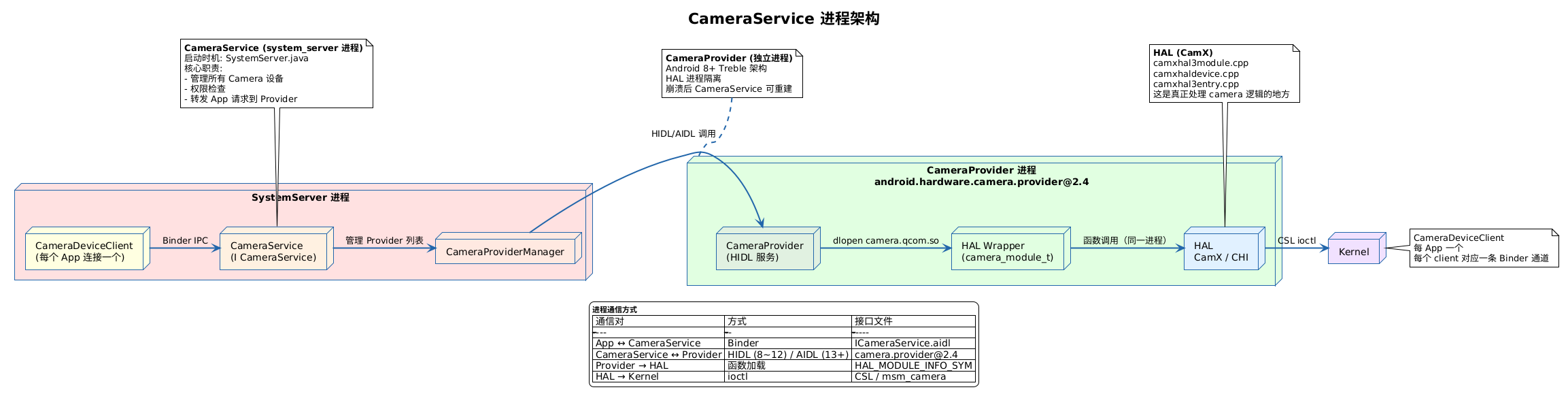

对照这个图来理解本节

Android 的进程布局：

┌─────────┐    Binder     ┌─────────────────┐    HIDL     ┌──────────────────┐
│   App   │ ←──────────→ │ system_server    │ ←────────→ │ CameraProvider   │
│ (相机/  │              │  ┌─────────────┐ │            │  ┌─────────────┐ │
│  微信/  │              │  │CameraService│ │            │  │ camera.qcom │ │
│  抖音)  │              │  │             │ │            │  │  .so        │ │
└─────────┘              │  │DeviceClient │ │            │  │ (CamX/CHI)  │ │
                         │  └─────────────┘ │            │  └─────────────┘ │
                         │  CameraService   │            │  CameraProvider  │
                         │  运行在这里      │            │  独立进程        │
                         └─────────────────┘            └──────────────────┘

三个关键进程：

进程	里面有什么	崩溃了会怎样
App 进程	你的 App 代码	仅 App 退出
system_server	CameraService（Java/C++）	手机重启！ system_server 是 Android 的核心进程
CameraProvider	CamX + CHI（HAL 实现）	Provider 重启，手机不受影响

💡 为什么 CameraService 在 system_server 里？

因为 CameraService 需要做权限检查（调用 PackageManager）、需要和 SurfaceFlinger 配合（Buffer 管理）、需要 Binder 支持（跨进程通信）。这些设施都在 system_server 里。

HAL 不在 system_server 里——因为 HAL 是厂商代码，可能不稳定。把它放到独立的 CameraProvider 进程中，就是 Treble（Android 8）最重要的改动。这章的 7.4 节会详细讲。

7.2 CameraService 是怎么启动的

当手机开机时，SystemServer 会按顺序启动所有系统服务。CameraService 的启动是比较晚的——因为它的依赖（HAL Provider）需要等底层初始化完才能用。

手机开机
  ↓
init 进程启动
  ↓
Zygote 启动 → SystemServer 启动
  ↓
SystemServer.startOtherServices()
  ↓
① System.loadLibrary("camera_client")        — 加载 native 库
  ↓
② new CameraService()                         — 创建服务实例
  ↓
③ ServiceManager.addService("media.camera")   — 注册到 ServiceManager
   ↓                                             （这样 App 才能通过 Binder 找到它）
④ CameraService.onFirstRef()                  — 首次被引用时
  ↓   扫描 HIDL/AIDL 注册表
  ↓   找到所有 "android.hardware.camera.provider" 服务
  ↓   每个 Provider 调用 get_number_of_cameras()
  ↓   收集所有 Camera ID
  ↓
⑤ 相机就绪，等待 App 连接

验证 CameraService 是否正常运行：

adb shell dumpsys media.camera
# 有输出 → CameraService 正常，Provider 正常

adb shell service check media.camera
# Service media.camera: found → 服务已注册
# Service media.camera: not found → 没注册，启动失败

adb shell ps -A | grep camera
# 可以看到 CameraProvider 进程

7.3 CameraService 的内部结构

CameraService 不是一个巨大的单体。它内部有几个关键组件：

CameraService
  │
  ├── CameraProviderManager
  │     └── 管理所有 CameraProvider（内置/USB/虚拟）
  │         └── 每个 Provider 通过 HIDL/AIDL 连接
  │
  ├── CameraDeviceClient (每个 App 连接一个)
  │     └── App 1, 连接 camera 0 → CameraDeviceClient[0]
  │     └── App 2, 连接 camera 0 → 创建失败！（已被占用）
  │
  ├── Camera3Device (每个 camera 对应一个)
  │     └── 封装 camera3_device_t 的操作
  │     └── 管理 HAL 的 request queue
  │
  └── CameraService::BasicClient (基类)
        └── 管理每个客户端连接的权限和优先级

7.3.1 CameraProviderManager — 管理 Provider

CameraProviderManager 的职责：
  - 扫描系统中有哪些 CameraProvider
  - 向每个 Provider 查询它有多少个 Camera
  - 汇总成"所有可用的 Camera ID"列表

Provider 类型：
  "internal/0"  → 内置后摄 + 前摄（高通平台）
                  Provider 名: android.hardware.camera.provider@2.4
  "external/0"  → USB 摄像头（如果插入了外接摄像头）
  "virtual/0"   → 虚拟摄像头（某些调试工具会注册）

7.3.2 CameraDeviceClient — 每个 App 连接一个

当 App 调用 openCamera(cameraId) 时，CameraService 创建 CameraDeviceClient：

openCamera("0") 触发的内部流程：

① 权限检查
   检查 App 是否声明了 android.permission.CAMERA

② 可用性检查
   cameraId "0" 是否存在？
   是否被其他 App 占用？

③ 创建 CameraDeviceClient
   CameraDeviceClient[0] = new CameraDeviceClient(cameraId, appUid)

④ 调用 Provider
   通过 HIDL/AIDL 调用 CameraProvider，打开 HAL 的 camera3_device_t

⑤ 返回 Binder 代理
   把 CameraDeviceClient 的 Binder 代理返回给 App
   App 拿到的是 Binder 代理，不是真正的对象引用

一个物理相机同一时间只能被一个 App 占用。

如果 App 2 在 App 1 已经占着后摄时尝试 openCamera("0")：
App 2 收到异常: CameraAccessException(CAMERA_ERROR_IN_USE)
App 1 不受影响

7.3.3 Camera3Device — HAL 层的封装

Camera3Device 是 CameraService 内部对 HAL camera3_device_t 的封装：

Camera3Device 的核心工作：

① 请求排队
   App 可能连续发多个 capture request
   Camera3Device 把它们排成队列，逐个发给 HAL

② 请求状态跟踪
   记住每个 request 是哪个 App 发的、发的什么参数
   当 HAL 返回 result 时，匹配回对应的 App

③ 错误处理
   如果 HAL process_capture_request() 返回错误
   Camera3Device 把错误转成 App 能理解的 onCaptureFailed()

④ 资源管理
   跟踪每个 Stream 的 Buffer 使用
   在 Session 关闭时确保 Buffer 被释放

7.4 Treble 架构前后——最重要的架构变化

如果你只会一个 Camera 架构的概念，记住这个：Treble 让 HAL 崩溃不再导致手机重启。

7.4.1 Treble 之前（Android 7.x）

mediaserver 进程（native）
  ├── CameraService（native 服务）
  └── Camera HAL（C++，厂商提供）
        └── camera.qcom.so（dlopen 加载）
            └── CamX / mm-camera

Camera HAL 运行在 mediaserver 进程里（和 CameraService 同属一个 native 进程，并不是 Java 的 system_server）。

如果 HAL 中有一个空指针：
  camera.qcom.so → SIGSEGV → mediaserver 进程崩溃
  → 相机服务不可用（手机不必重启，重启相机 App 即可）

对于 OEM 来说，每次改 HAL 代码都心惊胆战——一个内存越界能让手机变成砖。

7.4.2 Treble 之后（Android 8+）

system_server 进程             CameraProvider 独立进程
┌──────────────────────┐       ┌─────────────────────────┐
│ CameraService        │ HIDL  │ CameraProvider@2.4      │
│ (Java/C++)           │ ←───→ │  ├── camera_module_t    │
│                      │       │  ├── camera3_device_t   │
│ CameraProviderMgr    │       │  └── camera.qcom.so     │
│ CameraDeviceClient   │       │      (CamX + CHI)       │
└──────────────────────┘       └─────────────────────────┘

HAL 被移到了独立进程中。

现在 HAL 崩溃时发生什么：

① camera.qcom.so 崩溃 → CameraProvider 进程死亡
② 内核通知 system_server："HAL 进程挂了"
③ CameraService 收到 Binder death notification
④ CameraService 标记该 Provider 为"不可用"
⑤ 如果 App 正在用相机 → App 收到 onError(ERROR_CAMERA_SERVICE)
⑥ CameraService 尝试重启 Provider 进程
⑦ 如果重启成功 → App 可以重新 openCamera()
⑧ **system_server 不受影响！手机不会重启！**

💡 这对开发意味着什么

Treble 之前你 debug HAL 时如果搞崩了，手机会重启——调试效率极低。
Treble 之后你可以大胆地在 HAL 代码里加日志、改参数——崩了最多 Provider 重启，不影响系统。

7.4.3 通信方式的演进：HIDL → AIDL

Treble (Android 8)     → 引入 HIDL，HAL 进程隔离
                         Camera HAL 接口: camera.provider@2.4

Android 13              → 弃用 HIDL，统一到 AIDL
                         Camera HAL 接口: android.hardware.camera.provider

为什么换？
  HIDL 需要专门的 hidl-gen 工具链，额外的语言和构建规则
  AIDL 复用了 Android 已有的 Binder IPC 基础设施
  维护一套工具链比维护两套更容易

7.5 一次 `openCamera` → `capture` 的完整路由

把前面的知识串起来，走一遍完整流程：

阶段 1：打开相机

App 调用 CameraManager.openCamera("0", callback, handler)
  │
  ▼ Binder IPC（跨进程：App → system_server）
CameraService.openCamera("0", appUid)
  │
  ├─ 权限检查：App 有 CAMERA 权限吗？
  ├─ 可用性检查：Camera "0" 空闲吗？
  ├─ CameraDeviceClient 创建
  │
  ▼ HIDL/AIDL（跨进程：system_server → Provider）
CameraProvider.open("0")
  │
  ▼ 加载 HAL（同进程内：dlopen）
camera_module_t.open("0") → camera3_device_t
  │
  ▼ CamX 内部
ChiContext::Create() → HALDevice 初始化
  │
  ▼ 回调链
Provider → CameraService → App
  │
App 收到 onOpened(cameraDevice) ← CameraDevice 的 Binder 代理

阶段 2：配置 Stream（createCaptureSession）

App 调用 cameraDevice.createCaptureSession(surfaces, callback)
  │
  ▼ Binder
CameraService.configureStreams()
  │
  ▼ HIDL
CameraProvider.configure_streams(streamConfig)
  │
  ▼ CamX 内部
UsecaseSelector::Select()       → 选 Usecase
Usecase::Create()               → 创建 Pipeline
Pipeline::AcquireResources()    → 分配 Buffer
  │
  ▼ 完成
App 收到 onConfigured(session)

阶段 3：处理帧（capture / setRepeatingRequest）

App 调用 session.setRepeatingRequest(request, callback)
  │
  ▼ Binder
CameraService.submitRequestList()
  │
  ▼ HIDL
CameraProvider.process_capture_request()
  │
  ▼ CamX 内部
Usecase::SubmitChiRequest()
  → Session::ProcessCaptureRequest()
    → Pipeline::ProcessRequest()
      → Node::ProcessRequest()
        → CSLSubmit() → ioctl → Kernel → ISP HW
                                         │
  ┌──────────────────────────────────────┘
  ▼ ISP 硬件处理完成 → Fence Signal
CSLFenceSignaled() → Node::ProcessResult()
  → Pipeline::ProcessPipelineResult()
    → Session::ProcessPipelineResult()
      → Usecase::ProcessCaptureResult()
        │
  ▼ HIDL
CameraProvider.process_capture_result()
  │
  ▼ Binder
CameraService → App
  │
App 收到 onCaptureCompleted(result) ← 每帧一次回调

阶段 4：Buffer 是怎么到达 App 的——反向路径详解

上一节画了函数调用链，但没有解释数据本身是怎么从 ISP 到 App 的 Surface 上的。这一节专门讲这个。

整个过程分三步：HAL 生产 → BufferQueue 传递 → App 消费。

第一步：HAL 生产 Buffer — ISP 写、HAL 交

ISP 硬件处理完一帧（IFE → IPE，预览主路径；快照才经 BPS 做完整 demosaic）
  │
  ▼ ISP DMA 引擎
把 YUV 数据写入一块 Gralloc Buffer（物理连续内存）
这块内存在 configure_streams 时就分配好了
  │
  ▼ HAL 拿到 Buffer 后
Node::ProcessRequestResult() 中调用：
  1. CacheOps(invalidate) — 确保 CPU 能看到最新的硬件写入
  2. 把 buffer handle 放入 result 结构中
  │
  ▼ HAL → Provider
camera3_capture_result_t result = {
    .frame_number = 42,
    .result = metadata,           // AE/AF/AWB 等参数回读
    .output_buffers = &{         // ← 图像数据在这里
        .stream = previewStream,
        .buffer = &bufferHandle,   // Gralloc buffer 的句柄
        .status = BUFFER_STATUS_OK,
        .acquire_fence = -1,
        .release_fence = -1,
    },
    .num_output_buffers = 1,
};

关键点：process_capture_result() 传递的不是图像数据本身，而是 Gralloc buffer 的句柄（handle）。真正的像素数据已经在 ISP 写入的物理内存里了。传递 handle 避免了拷贝整帧数据。

第二步：BufferQueue 传递——从 HAL 到 Surface

HAL 调了 process_capture_result() 之后，CameraService 做了什么？

CameraService 收到 result
  │
  ▼ 取出 output_buffers[0].buffer — 这是个 buffer_handle_t
CameraService 找到这个 buffer 对应的 Stream
  │
  ▼ 调用 IGraphicBufferProducer.queueBuffer()
把 buffer handle 交还给 BufferQueue
  │
  ▼ BufferQueue 内部
  - 把 buffer 标记为 QUEUED 状态
  - 通知 Consumer 端："有新数据了"
  │
  ▼ Consumer 端（App 的 Surface）
收到通知 → 可以 consume 了

BufferQueue 的核心作用：它是 HAL（Producer）和 App（Consumer）之间的共享内存管理器。HAL 生产和归还 Buffer，App 获取和释放 Buffer。整帧图像数据从来没有被拷贝过——始终在原地，只传 handle。

物理内存中的一帧 Buffer 的生命周期：

ISP DMA 写入（HAL Producer）
  → BufferQueue.queueBuffer()（handle 交给 BufferQueue）
    → Consumer acquireBuffer()（App 拿到 handle）
      → SurfaceFlinger 合成到屏幕（读同一块物理内存）
        → 或 ImageReader 通过 lockCanvas/lockImage 映射到 CPU 虚拟地址
          → Consumer releaseBuffer()（handle 回收）
            → HAL dequeueBuffer()（再次拿去用）

第三步：App 消费——两种路径

路径 A：显示到屏幕（SurfaceView / TextureView）

BufferQueue Consumer: SurfaceFlinger

流程：
  HAL queueBuffer() → BufferQueue → SurfaceFlinger acquireBuffer()
    → SurfaceFlinger 用 GPU 把 buffer 合成到屏幕 framebuffer
    → SurfaceFlinger releaseBuffer() → buffer 回空闲池

这条路径上 App 代码碰不到像素数据。
PRIVATE 格式的 buffer 直接被 GPU 消费，效率最高。

路径 B：App 代码读取像素（ImageReader）

BufferQueue Consumer: ImageReader

流程：
  HAL queueBuffer() → BufferQueue → ImageReader acquireBuffer()
    → Image 对象可用 → onImageAvailable() 回调触发
    → App 代码中:
        Image image = reader.acquireLatestImage();
        Image.Plane[] planes = image.getPlanes();
        ByteBuffer yBuffer = planes[0].getBuffer();  // CPU 现在可以读了
        // 处理像素...
        image.close();  // 必须！releaseBuffer() 回到空闲池

这条路径涉及一次 CPU 映射：Gralloc buffer → CPU 虚拟地址空间。
YUV_420_888 和 JPEG 格式的 buffer 走这条路径。

为什么第 6 章的 YUV 拷贝那么麻烦？

现在回头看第 6 章讲的"YUV 数据拷贝时要按 RowStride 逐行操作"，原因就很清楚了：

Gralloc buffer 在物理内存中：
  排列由硬件 DMA 的对齐要求决定
  RowStride 可能大于 width（多出的叫 padding）
  如果你直接用 width 来遍历 → 读到了 padding → 花屏

所以正确的做法是：
  按 RowStride 跳到每一行的起始位置
  只拷贝前 width 个有效字节
  跳过行尾的 padding

阶段 6：关键日志

logcat 中的每一层标识：

App → CameraService:         (Java 层日志，不经过 CamX)
CameraService → Provider:    [CameraService] (logcat)
Provider → HAL:              [CamX] [HAL ]  camxhal3entry.cpp
HAL → CamX:                  [CHI]  chxusecase.cpp
CamX → Session:              [CamX] [CORE] camxsession.cpp
Session → Pipeline:          [CamX] [CORE] camxpipeline.cpp
Pipeline → Node:             [CamX] [CORE] camxnode.cpp
HAL → Kernel:                [CSL]
Kernel → ISP:                dmesg

7.6 CameraService 的状态管理

CameraService 内部维护了每个相机的简单状态。它比 CamX Pipeline 的 8 状态状态机粗粒度得多：

CameraService 的状态（每个 Camera 一个）：

  CLOSED  ──→  OPEN  ──→  ACTIVE  ──→  CLOSED
                │           │
    相机已打开    │    正在处理请求
    Stream 未配置  │    (capture/repeating)

  状态转换:
    CLOSED → OPEN:   openCamera() 成功
    OPEN   → ACTIVE: configureStreams() 成功
    ACTIVE → OPEN:   Stream 被 flush 或关闭
    OPEN   → CLOSED: disconnect() 或 close()
    ACTIVE → CLOSED: 直接 close()（跳过 flush）

和 CamX Pipeline 状态机的区别

CameraService 的状态机是"业务级别"的——关心相机是否打开、是否在拍照。它不需要关心 IFE 的 buffer 数量、BPS 的依赖是否满足。

CamX Pipeline 的 8 状态状态机（第 13 章）是"硬件控制级别"的——需要精确管理 ISP 硬件资源。两者粒度完全不同。

7.7 HAL 崩溃恢复——完整流程

这是实际开发中最常见的场景之一：你改了 HAL 代码，push 到设备上，一测试崩了。然后呢？

① HAL 崩溃 — SIGSEGV / null pointer / assert fail
   camera.qcom.so → crash → CameraProvider 进程被 kill

② 内核通知：SIGCHLD → init → CameraProvider 进程死亡

③ CameraService 感知
   方式：Binder Death Notification
   CameraService 和 CameraProvider 之间有一个 Binder 连接
   Provider 进程死亡 → Binder 连接断开 → CameraService 收到通知

④ CameraService 清理
   notifyAllClients(ERROR_CAMERA_SERVICE)
   → 所有正在使用相机的 App 收到 onError() 回调
   → CameraDeviceClient 被清理
   → CameraProviderManager 标记 Provider 为"不可用"

⑤ Provider 重启
   Android init 进程检测到 CameraProvider 死亡
   → 根据 init.rc 中的配置重启它
   → 新的 Provider 进程启动 → 重新注册 HIDL/AIDL 服务

⑥ CameraService 重新发现
   CameraProviderManager 检测到新的 Provider 注册
   → 重新连接
   → 相机恢复可用

⑦ App 重试
   App 收到 onError() → 显示提示 → 用户重试
   → App 再次调用 openCamera() → 成功

💡 开发时的实用技巧

# 手动模拟 HAL 崩溃
adb shell killall -9 android.hardware.camera.provider@2.4-service

# 观察恢复过程
adb logcat | grep -E "CameraService|Provider|death"

7.8 常见问题

Q1: 所有 App 相机都打不开，但 Provider 进程还在

问题不在 HAL 层，在 CameraService 层。
可能的原因：
  - CameraService 没有注册到 ServiceManager（检查 service check media.camera）
  - CameraProviderManager 没有发现 Provider
  - Binder 通信超时

排查：
  adb shell dumpsys media.camera   → 看有没有输出
  adb shell service check media.camera  → 看服务是否注册

Q2: 个别 App 相机打不开，其他 App 正常

几乎可以确定是该 App 的问题：
  - 权限没声明（AndroidManifest.xml 中缺 CAMERA 权限）
  - 运行时权限被拒绝
  - App 在后台被限制了相机访问（Android 9+ 后台相机限制）
  - App 代码异常（没正确处理 onDisconnected）

Q3: Provider 进程频繁重启

看 logcat：
  adb logcat | grep -E "CameraProvider|death|restart"

可能原因：
  - HAL 代码中有偶发的崩溃（通常和特定场景/特定 sensor 相关）
  - 内存不足导致 Provider 被 OOM killer 杀掉
  - 多个 App 竞争打开相机导致的竞态条件

解决：先抓 tombstone，再分析崩溃栈。tombstone 在 /data/tombstones/

### Q4: dumpsys media.camera 输出为空

说明 CameraService 没有正常连接到 Provider。
排查：
① adb shell ps -A | grep camera → Provider 进程在吗？
② 不在 → Provider 启动失败，看 logcat 中 HAL 加载日志
③ 在但 dumpsys 为空 → CameraService 和 Provider 之间的 HIDL/AIDL 连接断了


---

## 7.9 本章总结

CameraService 的核心要点
──────────────────────────────────────

① 位置
运行在 system_server 进程
是 App 和 HAL 之间的中转站

② 内部结构
CameraProviderManager — 管理 Provider
CameraDeviceClient — 每个 App 连接一个
Camera3Device — 封装 HAL 的 camera3_device_t

③ Treble 架构（最核心的变化）
之前：HAL 在 mediaserver 中 → HAL 崩溃 = 相机服务挂掉（手机不重启）
之后：HAL 在独立 Provider 进程 → HAL 崩溃 = Provider 重启，手机不受影响

④ 跨进程通信
App → CameraService: Binder
CameraService → Provider: HIDL（8.0~12）→ AIDL（13+）
Provider → HAL: 函数调用（同进程，dlopen）
HAL → Kernel: ioctl

⑤ 调试
dumpsys media.camera — 查看 CameraService 状态
service check media.camera — 确认服务是否注册
ps -A | grep camera — 确认 Provider 进程是否在跑


---

## 动手验证

1. 执行 `adb shell service list | grep camera`，看 CameraService 的服务名。

2. 执行 `adb shell ps -A | grep camera`，记录 Provider 的 PID。然后：
   ```bash
   adb shell killall -9 android.hardware.camera.provider@2.4-service

再执行 ps -A | grep camera——PID 变了吗？说明 Provider 被重启了。

打开相机 App，然后在另一个终端执行 killall，观察 App 的行为——是崩溃了还是收到了 onError？

常见误解

"CameraService 在 CameraProvider 进程里" — 不对。CameraService 在 system_server 中，CameraProvider 是独立进程。两者通过 HIDL/AIDL 通信。
"HAL3 接口很多" — HAL3 只有 6 个核心接口（第 2 章已验证）。CameraService 做的事情远比 HAL 接口多——请求排队、权限检查、状态管理、错误处理——这些都发生在 CameraService 内部，不暴露给 HAL。
